Transitor

1. Cấu tạo của Transistor. ( Bóng bán dẫn )
Transistor gồm ba lớp bán dẫn ghép với nhau hình thành hai mối tiếp giáp p-n , nếu ghép theo thứ tự pnp ta được Transistor thuận , nếu ghép theo thứ tự npn ta được Transistor ngược. về phương diện cấu tạo transistor tương đương với hai diode đấu ngược chiều nhau.
Cấu tạo Transistor

Ba lớp bán dẫn được nối ra thành ba cực , lớp giữa gọi là cực gốc ký hiệu là B ( Base ), lớp bán dẫn B rất mỏng và có nồng độ tạp chất thấp.

Hai lớp bán dẫn bên ngoài được nối ra thành cực phát ( Emitter ) viết tắt là E, và cực thu hay cực góp ( Collector ) viết tắt là C, vùng bán dẫn E và C có cùng loại bán dẫn (loại N hay P ) nhưng có kích thước và nồng độ tạp chất khác nhau nên không hoán vị cho nhau được.

2. Nguyên tắc hoạt động của Transistor.

* Xét hoạt động của Transistor NPN .

Ta cấp một nguồn một chiều UCE vào hai cực C và E trong đó (+) nguồn vào cực C và (-) nguồn vào cực E.

Cấp nguồn một chiều UBE đi qua công tắc và trở hạn dòng vào hai cực B và E , trong đó cực (+) vào chân B, cực (-) vào chân E.

Khi công tắc mở , ta thấy rằng, mặc dù hai cực C và E đã được cấp điện nhưng vẫn không có dòng điện chạy qua mối C E ( lúc này dòng IC = 0 )

Khi công tắc đóng, mối P-N được phân cực thuận do đó có một dòng điện chạy từ (+) nguồn UBE qua công tắc => qua R hạn dòng => qua mối BE về cực (-) tạo thành dòng IB

Ngay khi dòng IB xuất hiện => lập tức cũng có dòng IC chạy qua mối CE làm bóng đèn phát sáng, và dòng IC mạnh gấp nhiều lần dòng IB

Như vậy rõ ràng dòng IC hoàn toàn phụ thuộc vào dòng IB và phụ thuộc theo một công thức .

IC = β.IB

Trong đó IC là dòng chạy qua mối CE

IB là dòng chạy qua mối BE

β là hệ số khuyếch đại của Transistor

Giải thích : Khi có điện áp UCE nhưng các điện tử và lỗ trống không thể vượt qua mối tiếp giáp P-N để tạo thành dòng điện, khi xuất hiện dòng IBE do lớp bán dẫn P tại cực B rất mỏng và nồng độ pha tạp thấp, vì vậy số điện tử tự do từ lớp bán dẫn N ( cực E ) vượt qua tiếp giáp sang lớp bán dẫn P( cực B ) lớn hơn số lượng lỗ trống rất nhiều, một phần nhỏ trong số các điện tử đó thế vào lỗ trống tạo thành dòng IB còn phần lớn số điện tử bị hút về phía cực C dưới tác dụng của điện áp UCE => tạo thành dòng ICE chạy qua Transistor.

* Xét hoạt động của Transistor PNP .

Sự hoạt động của Transistor PNP hoàn toàn tương tự Transistor NPN nhưng cực tính của các nguồn điện UCE và UBE ngược lại . Dòng IC đi từ E sang C còn dòng IB đi từ E sang B.

3. Ký hiệu trên thân Transistor:

* Hiện nay trên thị trường có nhiều loại Transistor của nhiều nước sản xuất nhưng thông dụng nhất là các transistor của Nhật bản, Mỹ và Trung quốc.

- Transistor Nhật bản : thường ký hiệu là A..., B..., C..., D... Ví dụ A564, B733, C828, D1555 trong đó các Transistor ký hiệu là A và B là Transistor thuận PNP còn ký hiệu là C và D là Transistor ngược NPN. các Transistor A và C thường có công xuất nhỏ và tần số làm việc cao còn các Transistor B và D thường có công xuất lớn và tần số làm việc thấp hơn.

- Transistor do Mỹ sản xuất: thường ký hiệu là 2N... ví dụ 2N3055, 2N4073 vv...

- Transistor do Trung Quốc sản xuất : Bắt đầu bằng số 3, tiếp theo là hai chũ cái. Chữ cái thức nhất cho biết loại bóng : Chữ A và B là bóng thuận , chữ C và D là bòng ngược, chữ thứ hai cho biết đặc điểm : X và P là bòng âm tần, A và G là bóng cao tần. Các chữ số ở sau chỉ thứ tự sản phẩm. Thí dụ : 3CP25 , 3AP20 vv..

4. Các thông số kỹ thuật của Transistor
- Dòng điện cực đại : Là dòng điện giới hạn của transistor, vượt qua dòng giới hạn này Transistor sẽ bị hỏng.
- Điện áp cực đại : Là điện áp giới hạn của transistor đặt vào cực CE , vượt qua điện áp giới hạn này Transistor sẽ bị đánh thủng.
- Tấn số cắt : Là tần số giới hạn mà Transistor làm việc bình thường, vượt quá tần số này thì độ khuyếch đại của Transistor bị giảm .
- Hệ số khuyếch đại : Là tỷ lệ biến đổi của dòng ICE lớn gấp bao nhiêu lần dòng IBE
Công xuất cực đại : Khi hoat động Transistor tiêu tán một công xuất P = UCE . ICE nếu công xuất này vượt quá công xuất cực đại của Transistor thì Transistor sẽ bị hỏng .


đèn Led

1. Định nghĩa
LED (viết tắt của Light Emitting Diode, có nghĩa là điốt phát quang) là các điốt có khả năng phát ra ánh sáng hay tia hồng ngoạitử ngoại. Cũng giống như điốt, LED được cấu tạo từ một khối bán dẫn loại p ghép với một khối bán dẫn loại
2. Hoạt động

Hoạt động của LED giống với nhiều loại điốt bán dẫn.
Khối bán dẫn loại p chứa nhiều lỗ trống tự do mang điện tích dương nên khi ghép với khối bán dẫn n (chứa các điện tử tự do) thì các lỗ trống này có xu hướng chuyển động khuếch tán sang khối n. Cùng lúc khối p lại nhận thêm các điện tử (điện tích âm) từ khối n chuyển sang. Kết quả là khối p tích điện âm (thiếu hụt lỗ trống và dư thừa điện tử) trong khi khối n tích điện dương (thiếu hụt điện tử và dư thừa lỗ trống).
Ở biên giới hai bên mặt tiếp giáp, một số điện tử bị lỗ trống thu hút và khi chúng tiến lại gần nhau, chúng có xu hướng kết hợp với nhau tạo thành các nguyên tử trung hòa. Quá trình này có thể giải phóng năng lượng dưới dạng ánh sáng (hay các bức xạ điện từ có bước sóng gần đó).
3. Tính chất
Tùy theo mức năng lượng giải phóng cao hay thấp mà bước sóng ánh sáng phát ra khác nhau (tức màu sắc của LED sẽ khác nhau). Mức năng lượng (và màu sắc của LED) hoàn toàn phụ thuộc vào cấu trúc năng lượng của các nguyên tử chất bán dẫn.
Loại LEDĐiện thế phân cực thuận
Đỏ1,4 - 1,8V
Vàng2 - 2,5V
Xanh lá cây2 - 2,8V
LED thường có điện thế phân cực thuận cao hơn điốt thông thường, trong khoảng 1,5 đến 3 V. Nhưng điện thế phân cực nghịch ở LED thì không cao. Do đó, LED rất dễ bị hư hỏng do điện thế ngược gây ra.

3. Ứng dụng
LED được dùng để làm bộ phận hiển thị trong các thiết bị điện, điện tử, đèn quảng cáo, trang trí, đèn giao thông.
Có nghiên cứu về các loại LED có độ sáng tương đương với bóng đèn bằng khí neon. Đèn chiếu sáng bằng LED được cho là có các ưu điểm như gọn nhẹ, bền, tiết kiệm năng lượng.
Các LED phát ra tia hồng ngoại được dùng trong các thiết bị điều khiển từ xa cho đồ điện tử dân dụng.




Thứ Tư, 23 tháng 5, 2012

Chuyến đi thực tế


Thời gian: Sáng chủ nhật ngày 20/05/2012
Địa điểm: Chợ Nhật Tảo




Hình ảnh nhóm chụp được về linh kiện bán dẫn:

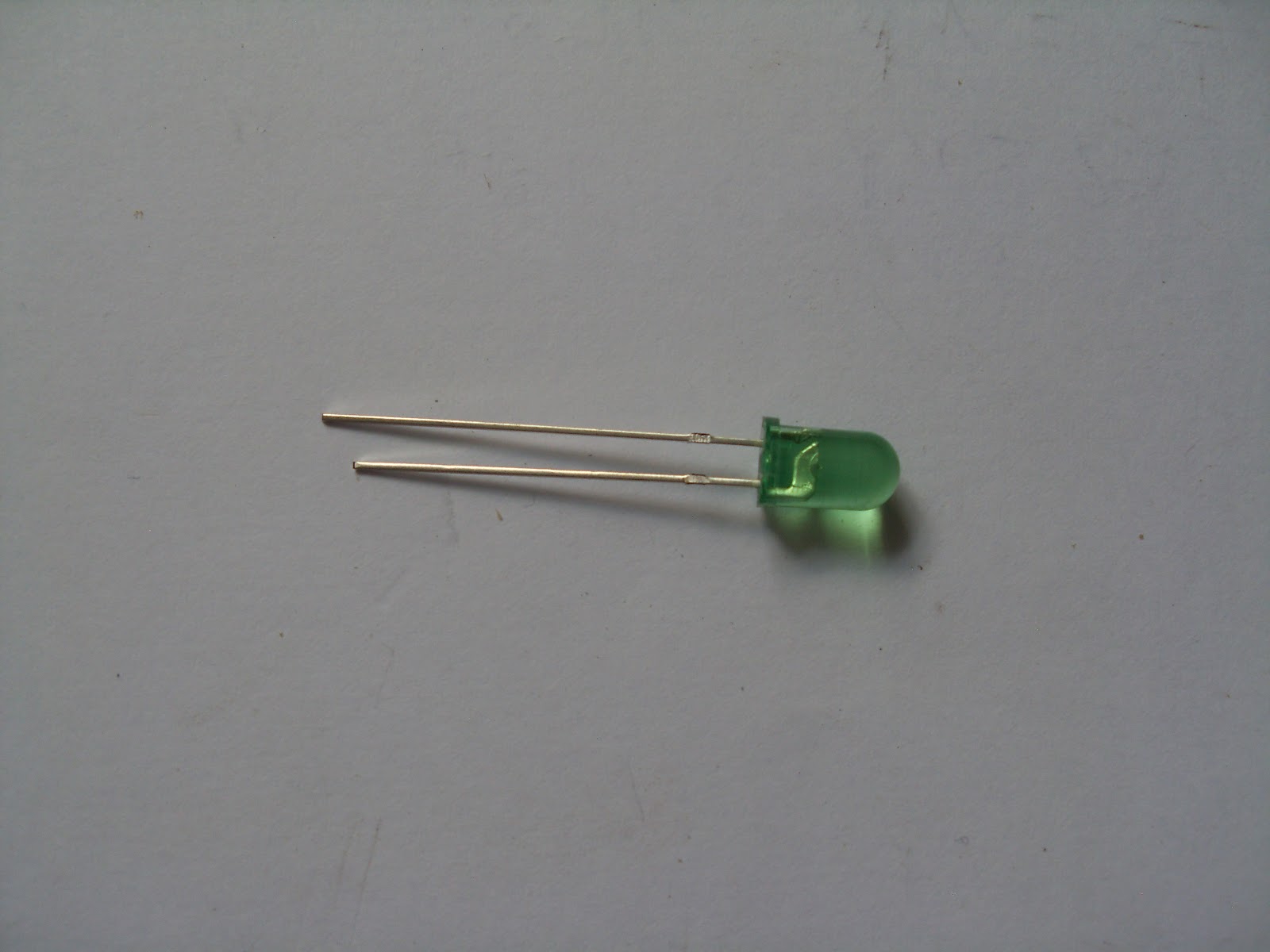

LED










Pin mặt trời



Quang điện trở





Transitor








Diode


Photographer: [K]ael

Thứ Năm, 17 tháng 5, 2012

linh kiện bán dẫn: photodiot

Ánh sáng có bước sóng thích hợp chiếu vào lớp chuyển tiếp p-n tạo thêm các cặp electron, lỗ trống. Do đó, nếu điôt mắc vào hiệu điện thế ngược, thì dòng qua lớp chuyển tiếp p-n tăng lên khi có ánh sáng













Tùy theo cấu tạo và cấu trúc,ta có thể chia photodiode thành các loại sau:
-Photodiode pn
-Photodiode pin
-Photodiode loại Schockley
-Photodiode với các hiệu ứng khác
Ứng dụng : Photodiode biến đổi tín hiệu ánh sáng thành tín hiệu điện, do đó nó là một dụng cụ không thể thiếu trong thông tin quang học, trong kĩ thuật tự động hóa








Thứ Năm, 10 tháng 5, 2012

Điot

Điốt






         Điốt bán dẫn là các linh kiện điện tử thụ động và phi tuyến, cho phép dòng điện đi qua nó theo một chiều mà không theo chiều ngược lại, sử dụng các tính chất của các chất bán dẫn.


   Cấu tạo :
       Khối bán dẫn loại P chứa nhiều lỗ trống tự do mang điện tích dương nên khi ghép với khối bán dẫn N (chứa các điện tử tự do) thì các lỗ trống này có xu hướng chuyển động khuếch tán sang khối N. Cùng lúc khối P lại nhận thêm các điện tử (điện tích âm) từ khối N chuyển sang. Kết quả là khối P tích điện âm (thiếu hụt lỗ trống và dư thừa điện tử) trong khi khối N tích điện dương (thiếu hụt điện tử và dư thừa lỗ trống).





        Ở biên giới hai bên mặt tiếp giáp, một số điện tử bị lỗ trống thu hút và khi chúng tiến lại gần nhau, chúng có xu hướng kết hợp với nhau tạo thành các nguyên tử trung hòa. Quá trình này có thể giải phóng năng lượng dưới dạng ánh sáng (hay các bức xạ điện từ có bước sóng gần đó)




Hoạt Động :

         Sự tích điện âm bên khối P và dương bên khối N hình thành một điện áp gọi là điện áp tiếp xúc (UTX). Điện trường sinh ra bởi điện áp có hướng từ khối n đến khối p nên cản trở chuyển động khuếch tán và như vậy sau một thời gian kể từ lúc ghép 2 khối bán dẫn với nhau thì quá trình chuyển động khuếch tán chấm dứt và tồn tại điện áp tiếp xúc. Lúc này ta nói tiếp xúc P-N ở trạng thái cân bằng. Điện áp tiếp xúc ở trạng thái cân bằng khoảng 0.6V đối với điốt làm bằng bán dẫn Si và khoảng 0.3V đối với điốt làm bằng bán dẫn Ge.




Điện áp tiếp xúc hình thành.













         Hai bên mặt tiếp giáp là vùng các điện tử và lỗ trống dễ gặp nhau nhất nên quá trình tái hợp thường xảy ra ở vùng này hình thành các nguyên tử trung hòa. Vì vậy vùng biên giới ở hai bên mặt tiếp giáp rất hiếm các hạt dẫn điện tự do nên được gọi là vùng nghèo. Vùng này không dẫn điện tốt, trừ phi điện áp tiếp xúc được cân bằng bởi điện áp bên ngoài. Đây là cốt lõi hoạt động của điốt.
         Nếu đặt điện áp bên ngoài ngược với điện áp tiếp xúc, sự khuyếch tán của các điện tử và lỗ trống không bị ngăn trở bởi điện áp tiếp xúc nữa và vùng tiếp giáp dẫn điện tốt. Nếu đặt điện áp bên ngoài cùng chiều với điện áp tiếp xúc, sự khuyếch tán của các điện tử và lỗ trống càng bị ngăn lại và vùng nghèo càng trở nên nghèo hạt dẫn điện tự do. Nói cách khác điốt chỉ cho phép dòng điện qua nó khi đặt điện áp theo một hướng nhất định.





Điệp áp ngoài ngược chiều điện áp tiếp xúc tạo ra dòng điện.                       Điệp áp ngoài cùng chiều điện áp tiếp xúc ngăn dòng điện.


Dòng điện và hiệu điện thế Điốt

           Dòng điện Điốt đi từ anot sang catot

          Theo nguyên lý dòng điện chảy từ nơi có điện thế cao đến nơi có điện thế thấp, muốn có dòng điện qua điốt theo chiều từ nơi có điện thế cao đến nơi có điện thế thấp, cần phải đặt ở a-nốt một điện thế cao hơn ở ca-tốt. Khi đó ta có UAK > 0 và ngược chiều với điện áp tiếp xúc (UTX). Như vậy muốn có dòng điện qua điốt thì điện trường do UAK sinh ra phải mạnh hơn điện trường tiếp xúc, tức là: UAK >UTX. Khi đó một phần của điện áp UAK dùng để cân bằng với điện áp tiếp xúc (khoảng 0.6V), phần còn lại dùng để tạo dòng điện thuận qua điốt.Khi UAK > 0, ta nói điốt phân cực thuận và dòng điện qua điốt lúc đó gọi là dòng điện thuận

      Khi UAK đã đủ cân bằng với điện áp tiếp xúc thì điốt trở nên dẫn điện rất tốt, tức là điện trở của điốt lúc đó rất thấp (khoảng vài chục Ohm). Do vậy phần điện áp để tạo ra dòng điện thuận thường nhỏ hơn nhiều so với phần điện áp dùng để cân bằng với UTX. Thông thường phần điện áp dùng để cân bằng với UTX cần khoảng 0.6V và phần điện áp tạo dòng thuận khoảng 0.1V đến 0.5V tùy theo dòng thuận vài chục mA hay lớn đến vài Ampere. Như vậy giá trị của UAK đủ để có dòng qua điốt khoảng 0.6V đến 1.1V. Ngưỡng 0.6V là ngưỡng điốt bắt đầu dẫn và khi UAK = 0.7V thì dòng qua Diode khoảng vài chục mA.


         Nếu Diode còn tốt thì nó không dẫn điện theo chiều ngược ca-tốt sang a-nốt. Thực tế là vẫn tồn tại dòng ngược nếu điốt bị phân cực ngược với hiệu điện thế lớn. Tuy nhiên dòng điện ngược rất nhỏ (cỡ μA) và thường không cần quan tâm trong các ứng dụng công nghiệp. Mọi điốt chỉnh lưu đều không dẫn điện theo chiều ngược nhưng nếu điện áp ngược quá lớn (VBR là ngưỡng chịu đựng của Diode) thì điốt bị đánh thủng, dòng điện qua điốt tăng nhanh và đốt cháy điốt. Vì vậy khi sử dụng cần tuân thủ hai điều kiện sau đây:
  • Dòng điện thuận qua điốt không được lớn hơn giá trị tối đa cho phép (do nhà sản xuất cung cấp, có thể tra cứu trong các tài liệu của hãng sản xuất để xác định).
  • Điện áp phân cực ngược (tức UKA) không được lớn hơn VBR (ngưỡng đánh thủng của điốt, cũng do nhà sản xuất cung cấp).

Đặc tuyến Vol-Ampre:


Đặc tuyến Volt-Ampere của một điốt bán dẫn lý tưởng.

           Đặc tuyến Volt-Ampere của Diode là đồ thị mô tả quan hệ giữa dòng điện qua điốt theo điện áp UAK đặt vào nó. Có thể chia đặc tuyến này thành hai giai đoạn:
  • Giai đoạn ứng với UAK = 0.7V > 0 mô tả quan hệ dòng áp khi điốt phân cực thuận.
  • Giai đoạn ứng với UAK = 0.7V< 0 mô tả quan hệ dòng áp khi điốt phân cực nghịch.
(UAK lấy giá trị 0,7V chỉ đúng với các điốt Si, với điốt Ge thông số này khác)
Khi điốt được phân cực thuận và dẫn điện thì dòng điện chủ yếu phụ thuộc vào điện trở của mạch ngoài (được mắc nối tiếp với điốt). Dòng điện phụ thuộc rất ít vào điện trở thuận của điốt vì điện trở thuận rất nhỏ, thường không đáng kể so với điện trở của mạch điện.

 Ứng Dụng :

             Vì điốt có đặc tính chỉ dẫn điện theo một chiều từ a-nốt đến ca-tốt khi phân cực thuận nên điốt được dùng để chỉnh lưu dòng điện xoay chiều thành dòng điện một chiều.
        Ngoài ra điốt có nội trở thay đổi rất lớn, nếu phân cực thuận RD 0 (nối tắt), phân cực nghịch RD (hở mạch), nên điốt được dùng làm các công tắc điện tử, đóng ngắt bằng điều khiển mức điện áp. Điốt chỉnh lưu dòng điện, giúp chuyển dòng điện xoay chiều thành dòng điện một chiều, điều đó có ý nghĩa rất lớn trong kĩ thuật điện tử. Vì vậy điốt được ứng dụng rộng rãi trong kỹ thuật điện và điện tử.

Mạch chỉnh lưu


Các tín hiệu điện xoay chiều, chỉnh lưu nửa sóng và chỉnh lưu toàn sóng.
  •  Mạch chỉnh lưu nửa chu kì :
         Một mạch chỉnh lưu nửa sóng chỉ một trong nửa chu kỳ dương hoặc âm có thể dễ dàng đi ngang qua điốt, trong khi nửa kia sẽ bị khóa, tùy thuộc vào chiều lắp đặt của điốt. Vì chỉ có một nửa chu kỳ được chỉnh lưu, nên mạch chỉnh lưu nửa sóng có hiệu suất truyền công suất rất thấp. Mạch hỉnh lưu nửa sóng có thể lắp bằng chỉ một đi ốt bán dẫn trong các mạch nguồn một pha.
Chỉnh lưu nửa sóng



  • Mạch chỉnh lưu toàn chu kì :
                Bộ chỉnh lưu toàn sóng biến đổi cả 2 nửa chu kỳ thành một điện áp đầu ra có một chiều duy nhất: dương (hoặc âm) vì nó chuyển hướng đi của dòng điện của nửa chu kỳ âm (hoặc dương) của dạng sóng xoay chiều. Nửa còn lại sẽ kết hợp với nửa kia thành một điện áp chỉnh lưu hoàn chỉnh.
Đối với nguồn xoay chiều một pha, nếu dùng biến áp có điểm giữa, chỉ cần 2 điốt nối đấu lưng với nhau (nghĩa là anốt-với-anốt hoặc catốt-với-catốt)có thể thành một mạch chỉnh lưu toàn sóng.
Chỉnh lưu toàn sóng



VIdeo tham khảo




Tài liệu tham khảo :

Sách vô tuyến điện - nhà xuất bản :ĐHSP TP..HCM
